Manual de referencia

Información sobre el equipo

Componentes

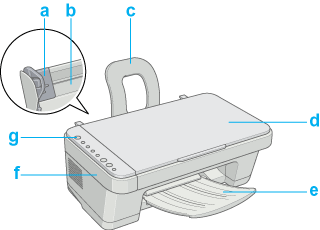

a. Guía lateral: ayuda a introducir el papel recto. Ajuste la guía lateral izquierda a la anchura del papel.

b. Alimentador de hojas: hace avanzar las hojas de papel automáticamente.

c. Soporte para papel: sostiene el papel cargado en el alimentador de hojas.

d. Cubierta para documentos: se abre y se cierra para colocar una foto o un documento.

e. Bandeja de salida: recoge el papel expulsado.

f. Unidad del escáner: deberá abrirla y cerrarla cuando sustituya un cartucho de tinta.

g. Botón : enciende y apaga el equipo.

a. Pestañas del cartucho: mantiene el cartucho de tinta en su posición.

a. Superficie para documentos: coloque los originales boca abajo sobre el cristal.

b. Carro: sensor óptico y fuente luminosa para el escaneado. Antes del escaneado, el carro se encuentra en posición de reposo.

c. Panel de control: consulte la sección Funciones del panel de control para saber cómo operar el panel.

a. Conector de cable USB: conecta el equipo a la computadora.
