Componentes da impressora e funções do painel de controle

a.

Suporte de papel: Proporciona suporte ao papel colocado no alimentador.

b.

Alimentador: Proporciona suporte ao papel e o envia para impressão.

c.

Tampa da impressora: Protege o mecanismo de impressão. Abra-a apenas quando for instalar ou substituir cartuchos de tinta.

d.

Bandeja de saída: Coleta o papel que é ejetado.

e.

Guias de borda: Mantém o papel corretamente posicionado no alimentador. Mova a guia de margem para a borda do papel.

f.

Porta USB: Permite ligar o cabo USB do computador à impressora.

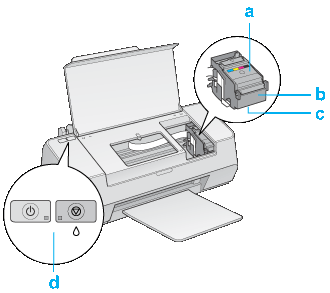

a.

Tampa do compartimento dos cartuchos: Mantém os cartuchos na posição correta. Abra-a apenas quando for instalar ou substituir cartuchos de tinta.

b.

Suporte para cartuchos de tinta: Acomoda os cartuchos.

c.

Cabeçote de impressão: Imprime no papel.

d.

Painel de controle: Utilize os botões e os indicadores luminosos para controlar a impressora. Para obter mais informações, consulte a seção seguinte.

energia

Pressione este botão para ligar e desligar a impressora.

manutenção

Pressione este botão para colocar papel quando a impressora não tiver papel. Para ejetar o papel quando houver obstrução.

Para retomar a impressão após a ocorrência de um erro por falta de papel ou pelo envio de várias páginas.

Para cancelar a impressão durante um trabalho de impressão.

Pressione este botão para mover o suporte do cartucho de tinta para a posição de substituição quando for necessário substituí-lo.

Quando a impressora detectar que há algum cartucho vazio, pressione este botão para mover o suporte do cartucho para a posição de verificação dos níveis de tinta.

Uma vez substituído o cartucho, pressione este botão para que o suporte volte para a posição inicial.

Quando o indicador luminoso de erro  estiver apagado, mantenha este botão pressionado durante 3 segundos para limpar o cabeçote de impressão.

energia

Acende quando a impressora está ligada.

Pisca quando a impressora está recebendo dados, imprimindo, substituindo cartuchos, carregando tinta ou limpando o cabeçote de impressão.

erro

Acende quando a impressora não tem papel ou quando há obstrução.

Acende quando há um cartucho vazio.

Pisca quando algum cartucho está quase vazio.
