Esquemas de cabos

Ligação em série

  • Forma do conector: D-Sub de 9 pinos (macho)

  • Nome da porta de entrada do projetor: RS-232C

  • Tipo de cabo: cabo cruzado (null modem)

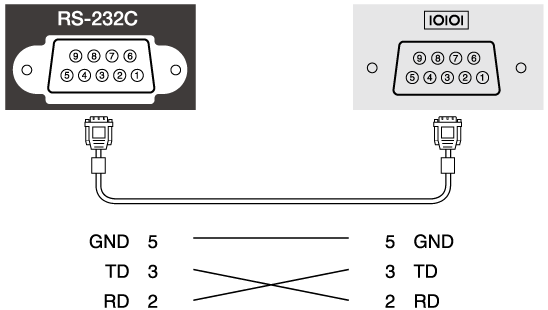

Na imagem seguinte, a parte lateral do projetor é apresentada à esquerda e a parte lateral do computador à direita:

Nome do sinal

Função

GND

Ligação à terra do sinal

TD

Transmit data (transmissão de dados)

RD

Receive data (recepção de dados)

Protocolo de comunicação

  • Predefinição de taxa de baud: 9600 bps

  • Comprimento de dados: 8 bits

  • Paridade: nenhuma

  • Bit de paragem: 1 bit

  • Controlo de fluxo: nenhum
