Manual de referencia
|
|
Instalación de los materiales para el escaneado
Colocación de película fotográfica
Película de 35 mm
Diapositivas de 35 mm
Formato multimedia
Almacenamiento del soporte para película
Se pueden escanear película de 35 mm o negativos, diapositivas de 35 mm y película de formato multimedia. La cubierta para documentos también sirve de adaptador de transparencias.
 |
Precaución:
|
 |
Sujete la película por sus extremos o utilice guantes. Si toca la superficie de la película con las manos descubiertas, puede dejar huellas dactilares u otras marcas en la película.
|
|
 |
Nota:
|
 | -
Si tiene previsto escanear materiales transparentes desde EPSON Smart Panel, consulte la documentación respectiva para conocer más detalles.
|
|
 | -
En el modo Automático, puede escanear películas y diapositivas de 35 mm en color. Si desea escanear negativos blanco y negro, pase al modo Fácil o al modo Profesional.
|
|
 |
Compruebe que el cable de la cubierta esté conectado al conector de opción del escáner.
|
 |  |
Nota:
|
 |  |
Antes de conectar o desconectar el cable de la cubierta, compruebe que el escáner esté apagado.
|
|
 |
Abra la cubierta para documentos y deslice el soporte para documentos reflectantes hacia arriba con cuidado para sacarlo.
|
 |
Cargue la transparencia en el soporte para películas y colóquelo en la superficie para documentos. Vaya a la sección correspondiente al tipo de transparencia que vaya a escanear.
|
 |  |
Nota:
|
 |  | -
En el lado de base de la película se pueden leer correctamente el nombre del realizador y los números del ID de la película. Además, si se mira la imagen de la película desde el lado de base, la imagen debería aparecer normal, no invertida.
|
|
 |  | -
Coloque la película correctamente en su soporte y luego coloque éste en la superficie para documentos.
|
|
 |  | -
No presione con mucha fuerza el cristal de la superficie para documentos.
|
|
 |  | -
Deje destapada la parte del soporte de películas mostrada a continuación, pues, en caso contrario, los colores de los escaneados se verán afectados.
|
|
 |
Cierre suavemente la cubierta de documentos.
|
 |
Nota:
|
 | -
Compruebe que la cubierta para documentos esté completamente cerrada, pues, de lo contrario, los colores de las imágenes no serán correctos.
|
|
 | -
Es posible que aparezca un anillo de Newton (bandas con forma de anillo) en la imagen escaneada. Para eliminar el anillo de Newton, coloque la película con el lado de base hacia arriba. Si desea más detalles, consulte En la imagen escaneada aparece un anillo de Newton.
|
|
Película de 35 mm y negativos
 |

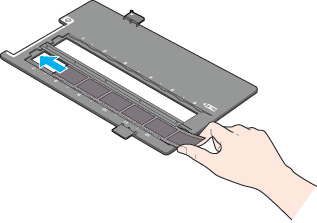

Deslice el borde de la película en el soporte para películas de 35 mm, con el lado de base hacia abajo. Hecho esto, colóquela de forma que todos los fotogramas coincidan con las ventanas del soporte para películas.
|
 |
Coloque el soporte de películas sobre la superficie para documentos de forma que la marca del triángulo de su lengüeta esté alineada con la de la superficie para documentos. Las extensiones de la lengüeta se introducirán en los orificios de la superficie para documentos.
|

[Arriba]
Diapositivas de 35 mm
 |
Coloque el soporte de películas sobre la superficie para documentos de forma que la marca del triángulo de su lengüeta esté alineada con la de la superficie para documentos. Las extensiones de la lengüeta se introducirán en los orificios de la superficie para documentos.
|
 |
Coloque las diapositivas en el soporte, con la cara base hacia abajo, como se muestra más abajo.
|

[Arriba]
Formato multimedia
 |
Con el lado de base hacia abajo, coloque la película en el soporte para películas del tamaño 120/220 (6 x 12 cm) con todo el fotograma colocado dentro de la abertura del soporte para películas.
|
 |
Ponga la cubierta en la película y presione hasta oír un clic.
|
 |  |
Nota:
|
 |  |
Presione todo el perímetro de la cubierta para asegurarse de que está bien fija.
|
|
 |
Coloque el soporte de películas sobre la superficie para documentos de forma que la marca del triángulo de su lengüeta esté alineada con la de la superficie para documentos. Las extensiones de la lengüeta se introducirán en los orificios de la superficie para documentos.
|

[Arriba]
Almacenamiento del soporte para película
Cuando no utilice los soportes para película, puede guardarlo dentro de la cubierta para documentos.
 |
Nota:
|
 |
En la cubierta para documentos sólo caben dos de los tres soportes para películas que acompañan a este escáner. Guarde los soportes para película que utilice con frecuencia en la cubierta del escáner y guarde el restante en otra parte.
|
|
 |
Abra la cubierta para documentos y retire el soporte para documentos reflectantes.
|
 |

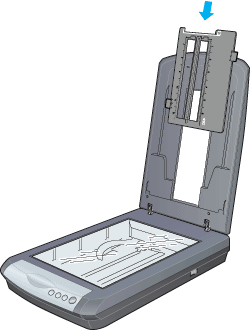

Deslice el soporte para películas dentro de la cubierta para documentos.
|
 |

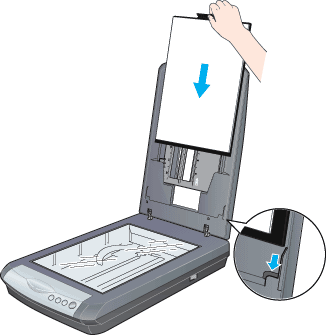

Inserte el soporte para documentos reflectantes en los orificios de fijación superior e inferior de la cubierta para documentos.
|

[Arriba]
Version 1.00E, Copyright © 2001, SEIKO EPSON CORPORATION |
