Câblage

Connexion série

  • Forme du connecteur : D-Sub 9 broches (mâle)

  • Nom du port d’entrée du projecteur : RS-232C

  • Type de câble : Câble croisé (null modem)

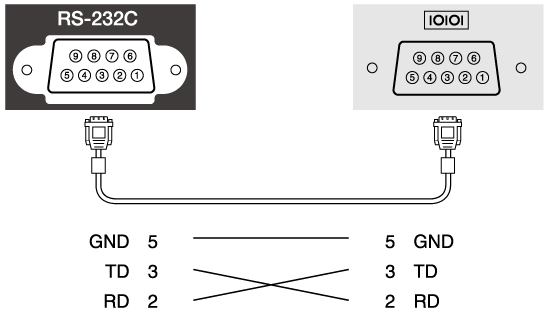

Dans l'illustration suivante, le côté projecteur s'affiche sur la gauche, le côté ordinateur sur la droite :

Nom du signal

Fonction

GND

Fil de signal terre

TD

Transmission données

RD

Réception données

Protocole de communications

  • Réglage du débit en bauds par défaut : 9600 ppp

  • Longueur des données : 8 bits

  • Parité : aucune

  • Bit d'arrêt : 1 bit

  • Contrôle de flux : aucun
