Contenido

Distribuciones de cable

Conexión en serie

  • Forma del conector: D-Sub de 9 patillas (macho)

  • Nombre del puerto de entrada del proyector: RS-232C

  • Tipo de cable: cable cruzado (módem nulo)

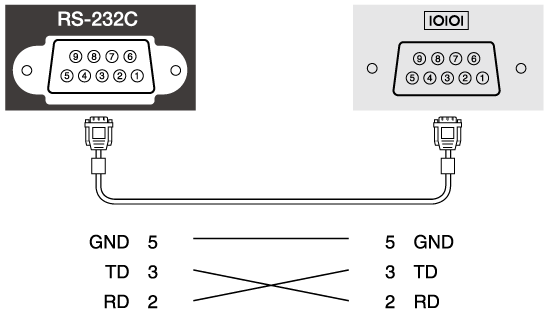

En la siguiente ilustración, el lado del proyector se muestra a la izquierda y el lado del ordenador a la derecha:

Nombre de señal

Función

GND

Toma de tierra de señal

TD

Datos de transmisión

RD

Datos de recepción

Protocolo de comunicación

  • Valor de baudios por defecto: 9600 bps

  • Longitud de datos: 8 bits

  • Paridad: Ninguna

  • Bit de detención: 1 bit

  • Control de flujo: Ninguno
